接近开关是一种在工业现场使用非常多的传感器，它可以非接触的方式检测是否有物体靠近。顾名思义，作为一种开关（Switch），它能输出0或者1两种结果。根据工作原理的不同，接近开关可以分为电感式和光电式两种。今天这篇文章，我们来和大家聊聊电感式接近开关的工作原理。

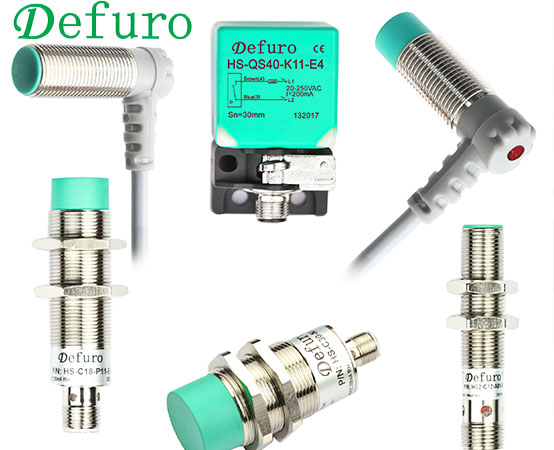

　　大家先跟我来认识一下电感式接近开关的样子。

　　电感式接近开关是怎样工作的

　　电感式接近开关工作是至少需要两根线,一根是外壳了,直接作地,也就是低电势点.它的内部有个双向稳压管，它的工作电源即来源由此。它不导通时也有微弱的电流通过，以此来保持内部电子电路的工作，导通时有一定的压降，同样是为了给电路工作。它的电子电路是集成电路，耗电极微，输出用可控硅。

　　开关工作时是通过其内部振荡电路在其前表面产生一个高频磁场。当有铁质金属接近它时，铁质金属很容易被磁化，磁化的过程会吸收高频磁场的能量。随着铁质金属与接近开关的靠近，金属被磁化的程度越高，高频磁场的能量被吸收的就越多。这导致接近开关内部振荡电路的负载越来越大，最后振荡电路发生衰减或者停止。

　　接近开关内部的检测电路可以检测振荡电路状态的变化，从而改变输出状态，将接近开关的信号值从0变为1。

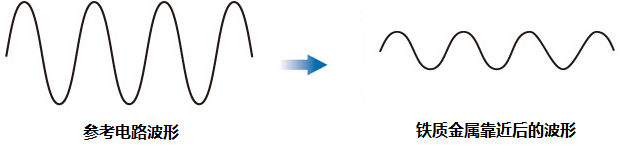

　　振荡电路的波形在接触铁质金属前后可以参下面这张图：

　　当不含铁的金属（比如：铝、铜等）靠近电感式接近开关时，它们不吸收高频磁场的能量。相反，这类金属还能使接近开关内部振荡电路的频率增大。内部的检测电路同样能检测到这种变化，从而改变输出状态，将接近开关的信号值从0变为1。

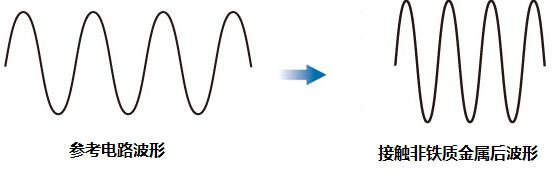

　　振荡电路的波形在接触不含铁金属前后可以参下面这张图：

　　好了，关于电感式接近开关的工作原理小编就介绍到这里。如果你喜欢这部文章或者还有疑问，可以在德夫尔工业电子的官网给我们留言。
