电感式接近开关接线的口诀你知道吗 ?

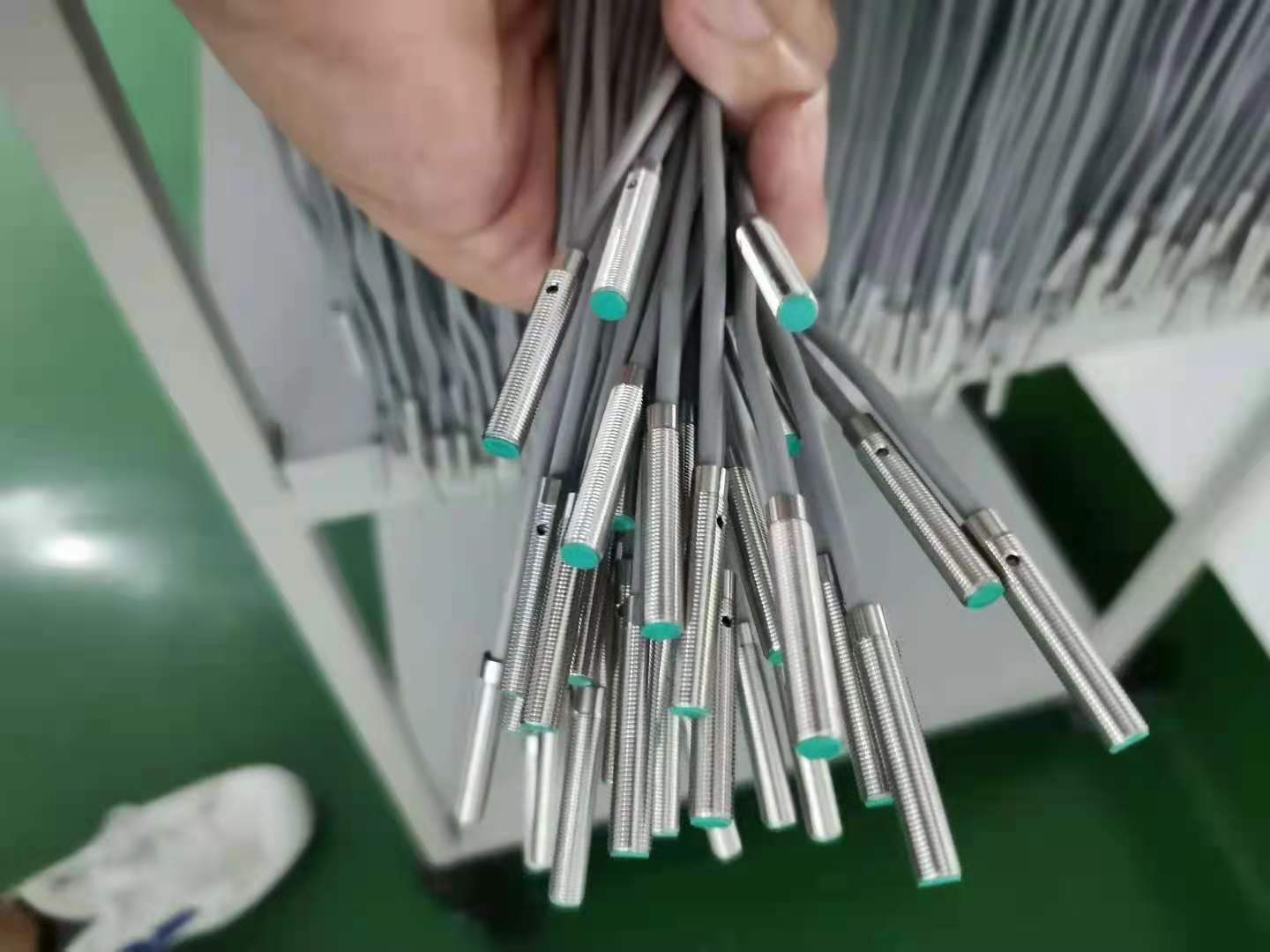

 电感式接近开关,在工业领域的应用无处不在。传感器利用电涡流原理,可以有效的检测各类金属工件,具有测量精度高、响应频率高等优点;采用非接触式位置检测,对目标物体表面无磨损,具有极高的可靠性;清晰可见的指示灯设计,更容易判断开关的工作状态;直径规格从Φ4至M30,长度规格从超短型、短型到长型、加长型;电缆连接与连接器连接可选;采用专用IC制作,性能更加稳定;具有短路保护及极性保护功能;能进行各种限位、计数控制,适用范围广;

电感式接近开关由三大部分组成:振荡器、开关电路及放大输出电路。振荡器产生一个交变磁场。当金属目标接近这一磁场,并达到感应距离时,在金属目标内产生涡流,从而导致振荡衰减,以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号,触发驱动控制器件,从而达到非接触式之检测目的。

三线有源电感式接近开关接线的口诀你知道吗

 电感式接近开关三线有源开关分为两种:NPN型、PNP型。也有四线、五线的有源开关,四线式有源开关多了一个反相输出,五线式有源开关的电源(两线)和输出(三线)是分开的。

 二线无源开关(干接点),包括按钮开关,旋钮开关、行程开关、继电器触点等,接入PLC输入点接法:不分正负极接入输入回路。

 二线有源开关包括磁簧开关、磁性接近开关等,一般有两根引出线,棕色为正极,蓝色为负极。

 PLC内部光耦公共端接正极的,点位接棕色线;PLC内部光耦公共端接负极的,点位接蓝色线。

 有的二线有源开关内部具有双向二极管或桥式整流回路,可以不分正负极。二线有源开关的静态泄漏电流不能大于1mA。

 三线有源开关:U型光电开关、光纤放大器、接近光电开关、三线磁簧开关、对射光电开关等,分NPN和PNP两种。

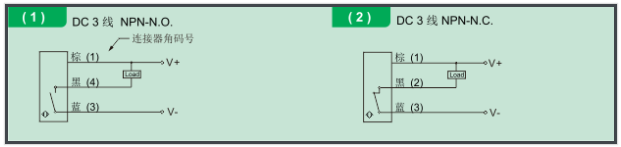

 NPN型开关(感应器)接线方法:棕正蓝负接电源,“黑→蓝”高转低电平输出,黑线接PLC输入点,通时黑色线接近0V,把黑、蓝线短接PLC输入指示灯点亮。.

香港六台宝

 口诀:

 “NPN型感应器,

 S/S公共端接正极,

 棕正蓝负黑点位,

 漏电流点位流出”。

 PNP型开关(感应器)接线方法:棕正蓝负接电源,“棕→黑”低转高电平输出,黑线接PLC输入点,通时黑色线接近24V,把黑、棕短接PLC输入指示灯点亮。

香港六台宝

 口诀:

 “PNP型感应器,

 S/S公共端接负极,

 棕正蓝负黑点位,

 源电流流入点位”。

  关于电感式接近开关接线的口诀小编就给大家介绍到这里。如果你喜欢这部文章或者还有疑问,可以在德夫尔工业电子的官网给我们留言。
