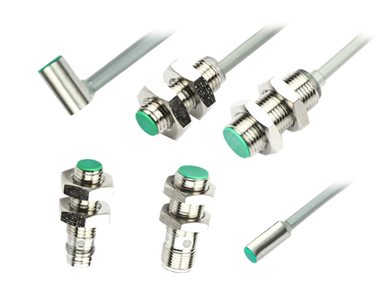

接近开关是一种位置开关，无需与运动部件直接机械接触即可操作，防水，工作可靠，性能稳定，频率响应速度快，寿命长，抗干扰能力强，耐冲击，耐腐蚀等特点，应用非常广泛。下面接近开关厂家的小编就来介绍下接近开关正确的接线方法是什么。

　　(1) 2线制和3线制接近开关的区别 2线制接近开关的工作电压分为AC(交流)电源和DC(直流)电源。3线制接近开关分为NPN型和PNP型。接线方法不同。我们还生产 4 线产品。4线制系统用3线实现常开(NO)+常闭(NC)双信号端子，减少客户库存和成本。

　　(2)2线接近开关的接线方法比较简单。接上电源前，先将接近开关与负载串联。直流电源产品需要区分连接的红(棕)线。交流电源产品不需要电源正极和连接电源0V(负)端的蓝(黑)线。

　　(3)3线或4线接近开关接线：棕色线(BN)接电源正极(+)端，蓝色线(BU)接0V(负极)。黑线(BK)或白线(WH)为信号端，必须接负载。

　　(4) 3 线或4 线负载接线如下。对于NPN接近开关，负载的另一端为正(+)电源的一端，但接在接近开关信号一端的负载除外。对于 PNP 接近开关，负载的另一端必须连接到电源的 0V(负)端。

　　(5)接近开关负载可以是信号灯、小型继电器线圈、可编程控制器PLC的数字量输入模块。

　　(6) 应特别注意与PLC PLC 的PLC 数字量输入模块连接的3 线或4 线接近开关类型的选择。 PLC数字信号输入模块一般可分为两大类。一种公共输入端子是 0V，电流从输入模块流出(日本模式)。这时就要选择NPN型接近开关。其他类型的公共输入终端有：在电源的正极，电流从输入模块流出(欧式)。这时就需要选择PNP接近开关。

　　(7) 2 线制接近开关受使用条件的限制。开启开关会导致开关本身出现恒定的压降，关闭会导致恒定的残余漏电流，选择时应考虑在内。另有3线接近开关，但无残留漏电流等不良影响，提高了运行时的稳定性和可靠性。
