未来晾衣架什么样?

香港六台宝

“下雨了,下雨了,回家收衣服了!”也许在不久的将来,不会再有人念叨这句话。

随着机器纪元的到来,人类的双手将逐渐被解放。
未来的晾衣架能实时监控天气状况,根据温度、光照、湿度判断晾晒状态,将监控信号传给控制系统,下雨时自动收回,天晴时自动晾晒,能检测白天和黑夜甚至雾天,能根据光照强度判断以保护衣物的耐用度和品质。

概念设计

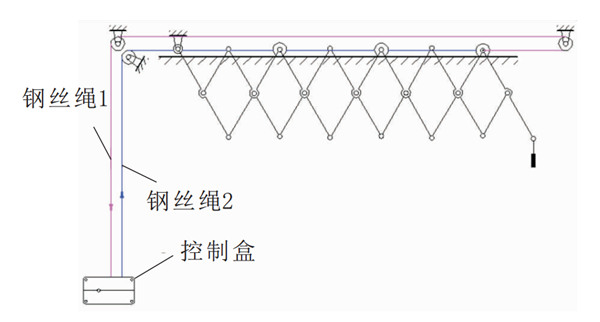

图1所示,钢丝1一端与最外面的轮轴组相连,另一端经轨道尾端所装滑轮收在下方的手柄控制盒。 钢丝2一端与最外面的轮轴组相连,另一端经轨道首端所装滑轮返至轨道尾端,最后收于下方的控制盒。 钢丝1将晾衣架伸出,钢丝2将晾衣架拉回。

未来晾衣架什么样?

图1




未来晾衣架什么样?

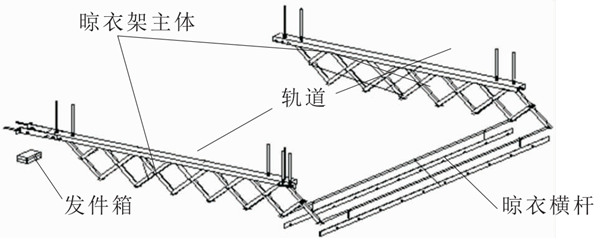

自动晾衣架整体三维结构模型


未来晾衣架什么样?

晾衣架轨道装配截面



产品逻辑设计

传感器能够收集光照度、雨滴、温度信号,从而控制系统可以进行对电机的正转和反转的状态控制,以便达到全自动控制晾晒的设计要求。


香港六台宝

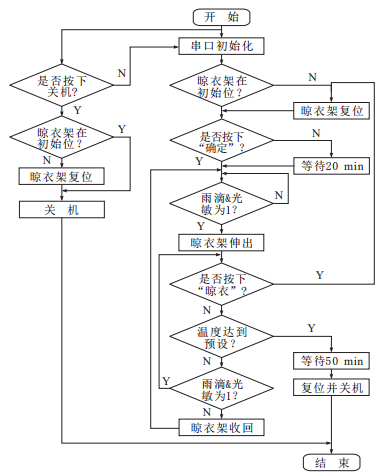

PLC控制主流程



系统构成

智慧晾衣架主要由动力系统、晾晒执行机构模块、数据采集模块、控制系统组成。



未来晾衣架什么样?

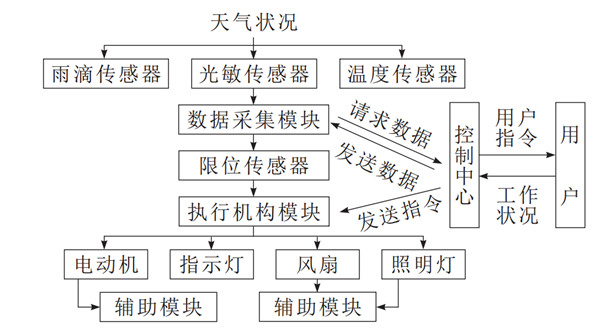

系统架构

数据采集模块传感器分为雨滴传感器,光敏传感器,温度传感器,限位传感器等几部分构成,雨滴传感器,光敏传感器,温度传感器等传感器用于感知天气的变化,限位传感器就是用以限定机械设备的运动极限位置的电气开关,根据运动部件的行程位置而切换电路的电器。
如果没有传感器的存在,很多智慧家居的产品都很难存在。

未来晾衣架什么样?

我们希望未来传感器能够更多融入到人们的生活中,与众多智慧家居产品迸发出无限生机。德夫尔希望携手众多合作伙伴,为解放人类双手,迎来机器纪元而不断奋斗!
