随着现代科技的进步，生产自动化水平也不断提高。在工业生产中．广泛应用各种传感器及自动检测装置来监视生产的各个环节。传感器的抗干扰是非常重要，但也是非常令人头疼的问题，尤其是在工业现场，生产环境恶劣，周围大功率设备较多，传感器在工作的时候很容易被干扰，导致接收端出错或者信号不稳定，引起控制器的误判。如何提高传感器的抗干扰性、提高信号的传输质量，一直是香港六台宝的传感器努力克服的方向。

　　下面就由小编给大家介绍几种常用的、行之有效的传感器抗干扰技术措施有以下几种：

　　一、屏蔽技术

　　包括静电屏蔽、电磁屏蔽、低频磁屏蔽等。

　　1、静电屏蔽：静电屏蔽不仅可以防止静电干扰，还可以防止交变电场的干扰。静电屏蔽是用铜或铝等导电性好的金属为材料制成一个密闭的金属容器，并与地线相连，将需要屏蔽的电路放入其中，这样外部干扰电场的电场不影响内部电路，反之，内部电路产生的电源线也不能逃逸影响外部电路。

　　2、低频磁屏蔽：低频磁屏蔽是隔离低频磁场与固定磁场耦合干扰的有效措施。任何通过电流的导线或线圈周围都存在磁场，客观上存在磁场，可能对检测仪器的信号线或仪器产生磁耦合干扰。为了防止磁场耦合干扰，必须采用高导磁率材料作为屏蔽层，让低频干扰磁力线通过磁阻小的磁屏蔽层，使低磁阻内部的电路中频磁屏蔽层免受低频磁场耦合干扰。

　　3、电磁屏蔽：电磁屏蔽也采用导电性好的金属材料制成屏蔽、屏蔽盒等不同形状，将被保护电路包围起来。它屏蔽的干扰对象不是电场，而是高频(40KHz以上)磁场。当干扰源产生的高频磁场遇到导电性好的电磁屏蔽层时，会在其外表面感应出同频率的涡流，从而消耗高频干扰的能量。其次，涡流也会产生新的磁场。根据楞次定律，其方向与干扰源的方向正好相反，抵消了部分干扰磁场的能量，使电磁屏蔽层内部的电路免受高频干扰磁场的影响。

　　德夫尔的电容式传感器就采用了以上三种常用的屏蔽技术，对传感器进行静电屏蔽，外层则采用复合屏蔽电缆，即外层是低频磁屏蔽层，而其电极引出线就采用双层屏蔽技术，达到多重屏蔽的作用。用这种方法可以有效的克服传感器在使用过程中的寄生电容。

　　二、接地技术

　　接地包括安全接地、信号接地、信号源接地、负载接地等。接地是保证人员和设备安全和抗干扰的一种方法。合理选择接地方式是抑制电容耦合、电感耦合和电阻耦合，减少或减弱干扰的重要措施。在实际的工业现场中，由于两者相距较远，信号传输线较长，测量数据会出现跳跃，导致误差变大。解决这类问题，必须遵循一点接地的原则。所谓单点接地，是指电路中如果采用多个接地点，接地点的不同电位可能在电路中形成干扰信号。因此，在德夫尔传感器的电路中做到一点接地，加宽接地线，使接地点电位相近，以免形成信号干扰源。

　　三、滤波技术

　　滤波技术就是用相应形式的滤波器滤除各种干扰信号，使信号传输过程中的干扰信号不进入检测系统。德夫尔传感器就广泛使用了滤波技术，对于抑制通过导线耦合到电路中的干扰特别有用，将相应频段的滤波器连接到信号传输通道，尽可能地过滤或衰减干扰信号，以达到提高信噪比和抑制干扰的目的。

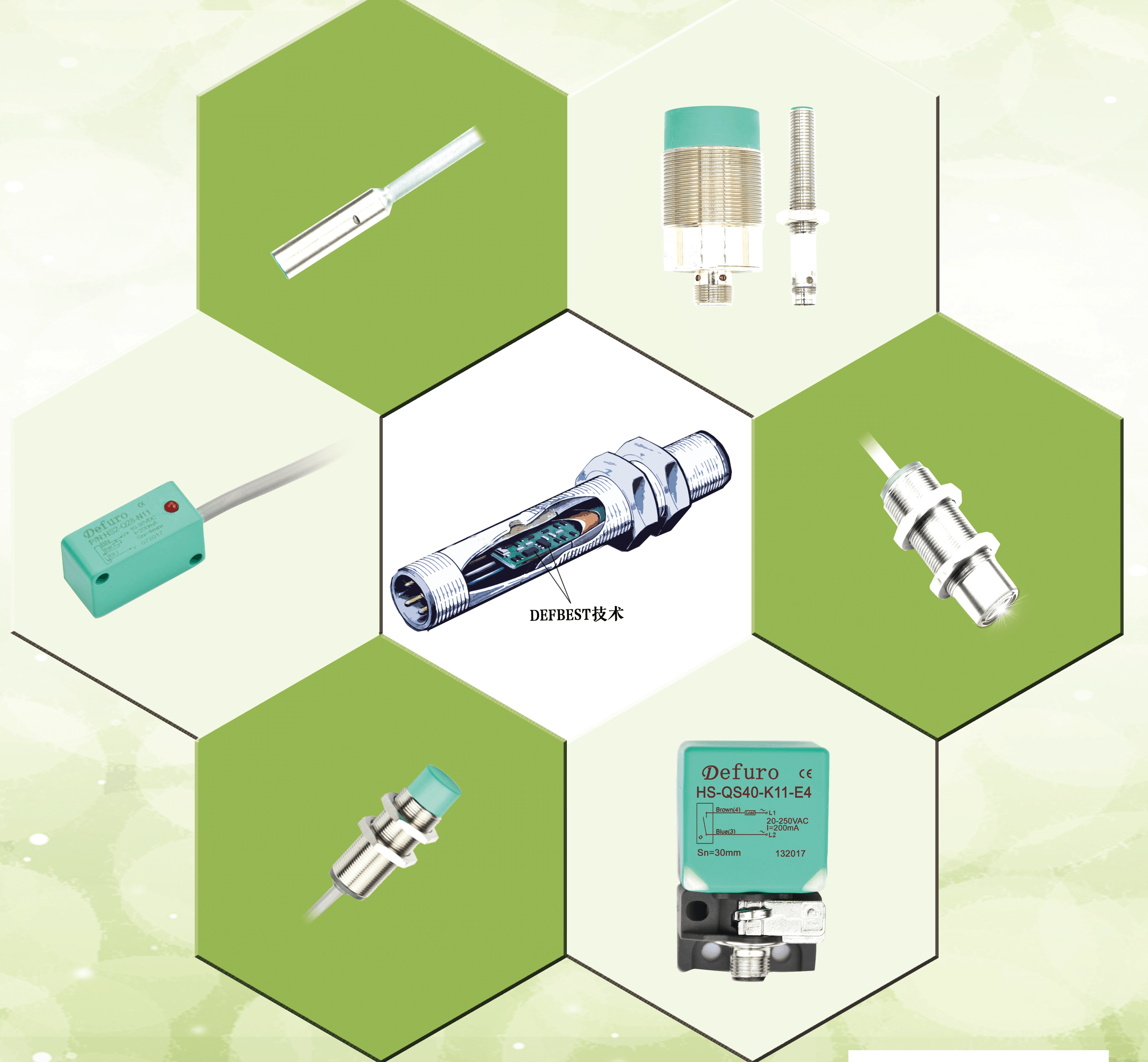

　　德夫尔传感器针对传感器信号传输过程中干扰的形成具备的三项因素——干扰源、干扰途径以及对噪声敏感性较高的接收电路，都采用了相应措施，研发出接近开关新型的专利技术—DEFBEST技术，该技术目前已经广泛应用于Defuro传感器，大大提高了传感器的抗干扰能力，减少了受温度、湿度等外界环境的影响，也大大提高了传感器的精度，同时降低了传感器的故障率，为传感器行业的发展做出了突出的贡献。
