话说世界上有种神奇的物质叫“三极管”，三极管是电子电路中最重要的器件，它最主要的功能是电流放大和开关作用。三极管包括了PNP和NPN。

P型导体，又被称为Positive导体，中文的意思是带正电的导体。一般在本征半导体中掺入三价杂质元素，如硼。P型导体中产生了大量的空穴，空穴是带正电的。在P型导体中，空穴是多子。

与P型导体相对的是，N型导体，又被称为Negative导体，中文的意思是带负电的导体。一般在本征半导体中掺入五价杂质元素，如磷、砷。在N型导体中，带负电的电子是多子。

所谓pn结，就是指p型半导体和n型半导体相结合时，由于p型和n型半导体的多子不同，产生扩散现象（白话地讲就是），形成pn结。pn结中没有多子，只有遗留下来的p型半导体中的负离子和n型半导体的正离子，这样在pn型中就会形成从p型半导体指向n型半导体的电势差！这个电势差是pn结单向导电性的关键所在！在给pn结施加正向电压（即电源正极接p型半导体）时，pn结中电场减小，电流容易流过！简单地说，正向电压使pn结中电势差减小，反向电压使电势差增大！

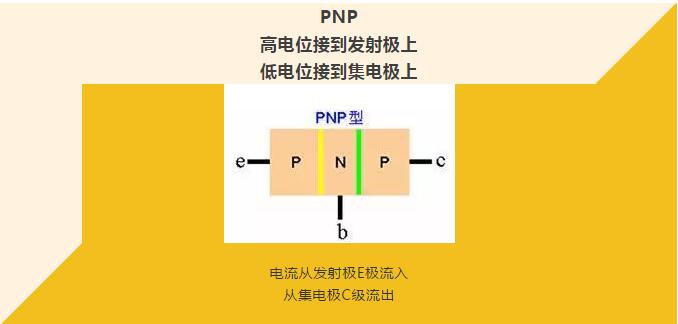

PNP型三极管，是由2块P型半导体中间夹着1块N型半导体所组成的三极管，所以称为PNP型三极管。也可以描述成，电流从发射极E流入的三极管。

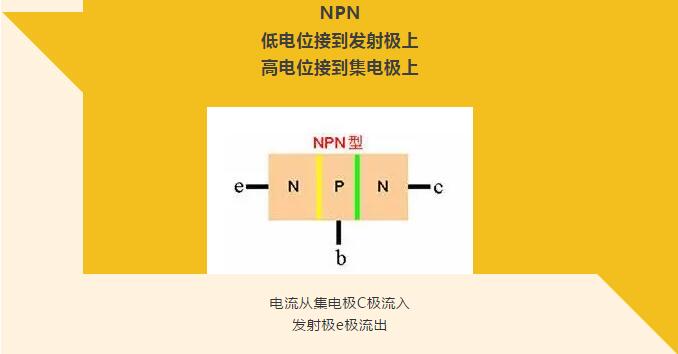

NPN型三极管，由三块半导体构成，其中两块N型和一块P型半导体组成，P型半导体在中间，两块N型半导体在两侧。也可以描述成，电流从集电极E流入的三极管。

1、无论是NPN型，还是PNP型的三极管，不同的是N、P两种材料排列方式不同，两者的功能是一样的，都具有电流放大的作用。
2.NPN控制的是负极，PNP控制的是正极。
3.NPN型传感器只能接NPN型PLC，PNP型传感器只能接PNP型PLC。
